Struktura stroja za graviranje CO2
Kompletan radni sustav sastoji se od stroja za lasersko graviranje, laserskog izvora energije, softvera za lasersko graviranje, usisnog ventilatora, zračne pumpe, ronilačke pumpe, spremnika za vodu, zračnog kanala,
računalo, komunikacijski kabel, itd. Uređaji konfigurirani prema radnom objektu su pisači, skeneri, razni dizajnni softver i tako dalje.

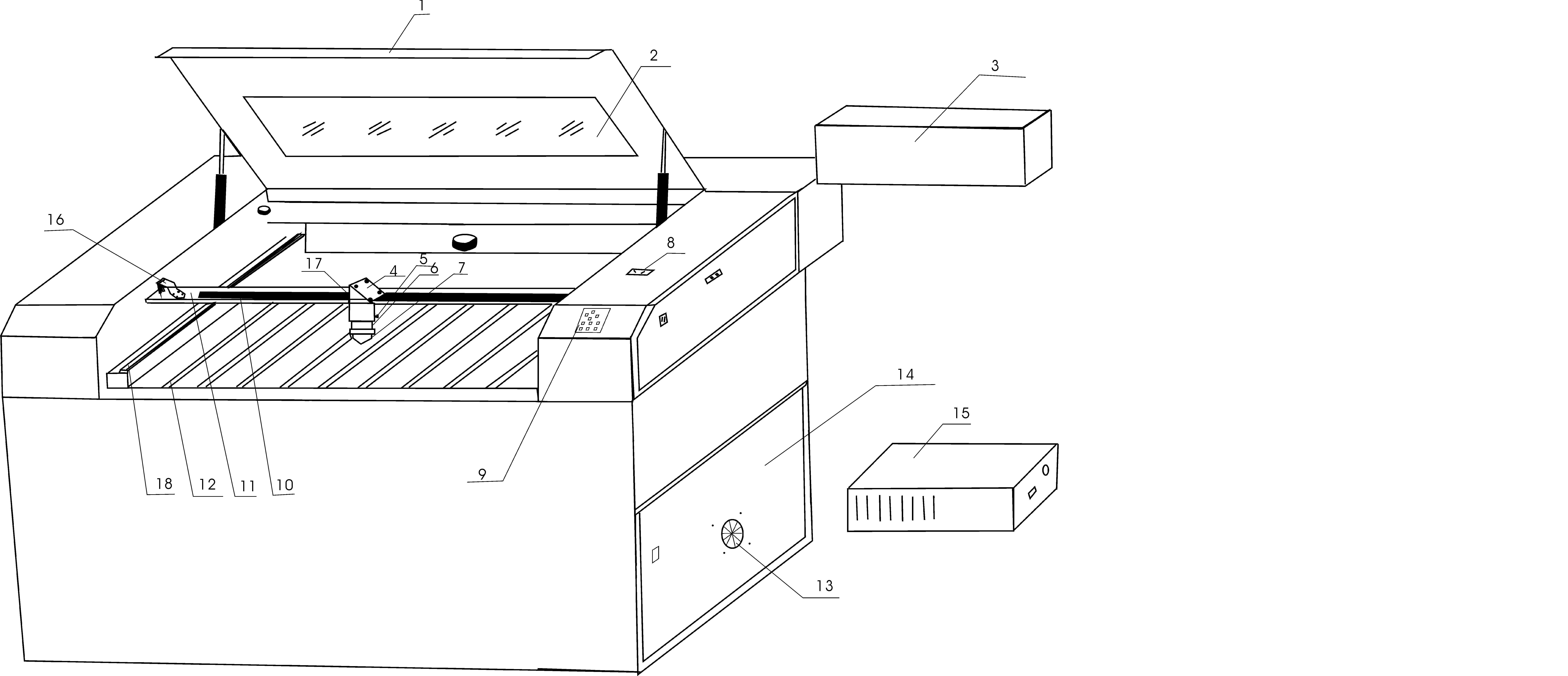

1> Shematski dijagram
1: pokriti
2: prozor
3: duguljasti pokrov cijevi s laserom
4: treće ogledalo
5: fokusiranje na glavu vijka za podešavanje
6: usredotočiti se na prvi
7: mlaznica
8: strujni mjerač
9: upravljačka ploča
10: linearni vodič X
11: X snopa
12: platforma za rezanje
13: ventilator za hlađenje
14: Vrata su za kontrolu
15: laserska snaga
16: drugo ogledalo
17: treće ogledalo u svjetlosnu rupu
18: Y vodilica

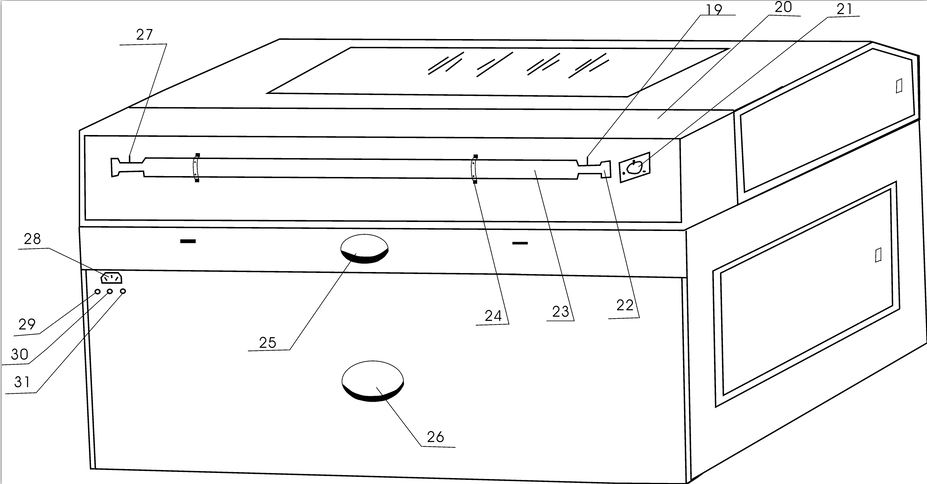

2> Shematski dijagram stražnjeg stroja za graviranje
19. Katoda s laserskom cijevi
20: kućište laserske cijevi
21: prvi reflektor
22: otvor laserske cijevi
23: otvor laserske cijevi
24: prsten stezaljke s laserskom cijevi
25: gornji ispušni otvor
26: donji ispušni otvor
27: anoda laserske cijevi
28:22 0V priključak za napajanje
29: ulaz za dovod vode
30: Ulazna luka
31: izlazna luka
