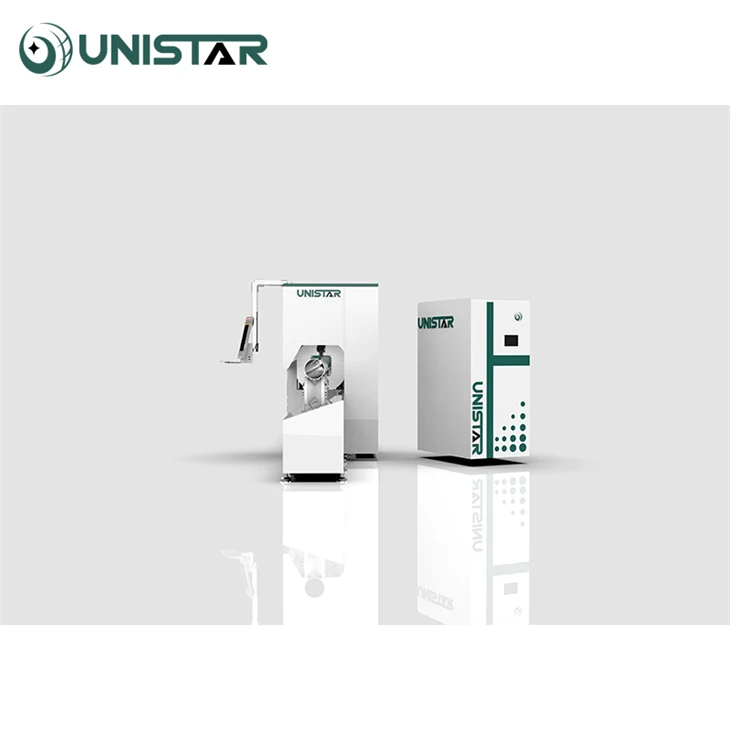

Stroj za rezanje cijevi s laserskim vlaknima

Stroj za rezanje cijevi s laserskim vlaknima

Princip rada stroja za lasersko rezanje cijevi sličan je onom kod stroja za lasersko rezanje ploča, koji koristi zraku visoke gustoće za lokalnu toplinsku obradu materijala kako bi se postigla svrha rezanja i probijanja. Profesionalni laserski stroj za rezanje cijevi, može zamijeniti mehaničko bušenje, glodanje, piljenje, štancanje ili čišćenje usta vune i druge procese obrade, oprema može dovršiti izradu metalnih cijevi, probijanje, rezanje pod kutom i druge procese, široko se koristi u obradi lima, kuhinjski pribor, svjetiljke, automobili, hardver, oprema za fitness i druge industrije

Primjenjiva industrijaStroj

Automobilska industrija

Strojevi za lasersko rezanje cijevi naširoko se koriste u automobilskoj industriji za rezanje cijevi različitih oblika i veličina. Strojevi se koriste za rezanje ispušnih cijevi, cijevi klima uređaja, kočionih vodova itd. Preciznost i brzina laserskih strojeva za rezanje cijevi omogućili su automobilskoj industriji brzu i učinkovitu proizvodnju cijevi za svoje proizvode.

Zrakoplovna industrija

U zrakoplovnoj industriji preciznost i točnost ključni su čimbenici. Laserski strojevi za rezanje cijevi naširoko se koriste za rezanje cijevi za zrakoplovne motore, hidraulične sustave i sustave goriva. Strojevi mogu rezati izuzetno složene dizajne cijevi s preciznošću i brzinom, što ih čini vrijednim sredstvom u zrakoplovnoj industriji.

Prerađivačka industrija

U općoj proizvodnoj industriji laserski strojevi za rezanje cijevi koriste se za rezanje cijevi u širokom rasponu primjena. Strojevi se koriste za rezanje cijevi za namještaj, građevinsku opremu i drugo. Brzina i točnost strojeva pomažu proizvođačima u brzoj i učinkovitoj proizvodnji cijevi, smanjujući vrijeme i troškove proizvodnje.

Industrija nafte i plina

Industrija nafte i plina je industrija koja se temelji na transportu naftnih i plinskih proizvoda cjevovodima. Laserski strojevi za rezanje cijevi naširoko se koriste za rezanje cijevi u ovoj industriji. Strojevi mogu rezati cijevi od različitih materijala, uključujući čelik, aluminij i nehrđajući čelik, s preciznošću i brzinom.

Medicinska industrija

Medicinska industrija također koristi laserske strojeve za rezanje cijevi za proizvodnju kirurških instrumenata i medicinskih uređaja. Strojevi mogu precizno rezati cijevi malih dimenzija, što omogućuje izradu zamršenih dizajna na cijevima.

Primjenjivi materijali odStroj
Stručno obrađuje različite materijale uključujući metal, ugljični čelik, nehrđajući čelik, željezo, aluminij, mesing, bakar, meki čelik i cijevi od pocinčanog čelika, nudeći neusporedivu svestranost.

● Precizno rezanje. Preciznost rezanja je visoka, veličina je točna, ravnina rezanja je glatka, gubitak cijevi je mali, a materijal se štedi

● Podesiva veličina. Za prilagodbu različitim zahtjevima rezanja; Duljina stroja za lasersko rezanje metalnih cijevi može biti 6000 mm* φ10~220 mm (kvadratna cijev: 10*10-150*150 mm) Standardna duljina cijevi je 6 m, i 9 m, 12 m, duljina se može prilagoditi, promjer cijevi je 160 mm, 230 mm, 300 mm, 350 mm, 500 mm. Što može zadovoljiti različite veličine cijevi.

● Svestranost – Laserski stroj za rezanje cijevi može se koristiti za rezanje širokog spektra materijala, uključujući metale kao što su čelik, aluminij, bakar i mesing itd. Ova svestranost omogućuje proizvođačima proizvodnju niza proizvoda s jednom tehnologijom.

● Više sigurnosti – Lasersko rezanje cijevi je beskontaktni proces, što znači da nema fizičkog pritiska ili interakcije između alata za rezanje i materijala koji se reže. Time se eliminira opasnost od oštećenja materijala ili ozljede rukovatelja. Osim toga, laserski rezači cijevi često imaju zatvorena područja rezanja, što dodatno povećava sigurnost.

● Ušteda troškova: Laserski rezači cijevi ulaganje su u poboljšanje proizvodnih procesa. Oni mogu eliminirati radno intenzivno ručno rezanje, smanjiti materijalni otpad i poboljšati prinose, što u konačnici dovodi do dugoročnog smanjenja troškova.

01

Izvor lasera

U usporedbi s tradicionalnim laserima, vlaknasti laseri imaju veću učinkovitost fotoelektrične pretvorbe, nižu potrošnju energije i veću kvalitetu snopa. Fiber laseri su kompaktni i spremni za upotrebu. Zbog svog fleksibilnog laserskog izlaznog načina, može se lako integrirati sa opremom sustava

02

Laserska glava



Izvrstan dizajn: Optimizirana optička konfiguracija i gladak i učinkovit dizajn protoka zraka značajno poboljšavaju kvalitetu i učinkovitost rezanja;

Višestruka zaštitna leća: kolimacijska povećana zaštitna leća, učinkovito štiti kolimacijsku leću;

Držač zrcala u obliku ladice: Brza i jednostavna zamjena zaštitnih leća;

Visoka prilagodljivost: s QBH i QD i drugim vlaknastim sučeljima, može se prilagoditi raznim glavnim laserima.



03

Vodilica tračnica

Hiwin željeznički vodič iz uvoza iz Tajvana

Visoka točnost pozicioniranja, manje trošenje može održati točnost dugo vremena

Može podnijeti opterećenje u lijevom i desnom smjeru u isto vrijeme, jednostavno sastavljanje i zamjenjivost, jednostavna struktura podmazivanja



04

Motor i vozač

1. Nadogradite na preciznost s japanskim Yaskawa servo motorom. Koristeći metodu upravljanja zatvorenom petljom, jamči točno pozicioniranje i optimalno dinamičko ubrzanje odziva, osiguravajući gladak, pouzdan mehanizam za automatsko pozicioniranje bez održavanja.
2. Motorni pogon velike snage na X, Y, Z osi, postižući impresivno ubrzanje do 1,5G.

08

Kontrolni sustav

Sustav upravljanja Cypcut FSCUT 3000S

1) Podržava visoko precizno i ​​visoko učinkovito rezanje kvadratnih cijevi, okruglih cijevi, rastegnutih cijevi u obliku piste i ovalnog oblika.

2) Podrška L čeliku, kanalnom čeliku, I-čeliku i drugom posebnom čeliku traženje, poboljšava točnost rezanja posebnog čelika

3) Jednostrano centriranje može učinkovito riješiti problem preciznosti položaja rupe i poboljšati preciznost udaljenosti do ruba pozicije rupe

4) Podrška za rezanje čelika posebnog oblika. Kao što su I-čelik, kanalni čelik, kutni čelik, ovalna cijev, spojna cijev, poligonalna cijev itd., a za ove cijevi posebnog oblika također se može automatski locirati

06

Pneumatska stezna glava





1. Automatska dvostruka pneumatska stezna glava, stabilna i učinkovita. Stezaljka za otvaranje jednim ključem, automatsko centriranje, brzina je 3 puta veća od električne stezne glave

2. I prednja i stražnja stezna glava imaju zupčanik, a izlazni moment 2M ravnog prijenosa zupčanika ima mali raspon fluktuacije i visoku preciznost.

3. Hvataljka prednje pneumatske stezne glave dizajnirana je s kvadratnim rupama, što uvelike poboljšava specifikacije hvataljke kvadratne cijevi i ima širi raspon primjene.







07

Prijenos



YYC spiralni nosač: akumulirana pogreška preciznosti razine brušenja je 0.022 mm/300 mm

Spiralni nosač ima prednosti velike kontaktne površine, male buke, malog razmaka i velike nosivosti u usporedbi s ravnim nosačem

08

Schneider Electric dijelovi



Pridržavajući se dosljednog strogog proizvodnog procesa i osiguranja kvalitete, imaju dobro ograničenje struje, uvelike smanjuju utjecaj kvara na sustav i opremu te povećavaju sigurnost i električni vijek trajanja.



09

rashlađivač vode



Profesionalni sustavi hlađenja, temperatura vode veća od propisane temperature rashladne jedinice automatski pri hlađenju, rashladna jedinica se automatski zaustavlja kada je temperatura vode ispod navedene temperature hlađenja.

10

Kabel

Novi dizajn organizira signalne vodove, kabele za napajanje i zračne cijevi prema specifikacijama, poboljšavajući ravnost kabela i sprječavajući uvijanje i povlačenje tijekom obrade. Ovo također poboljšava zaštitu od smetnji signala.

11

Sustav podmazivanja

Sustav automatskog punjenja uljem automatski nadopunjuje podmazivanje uljem kako bi osigurao da oprema postigne optimalno stanje u normalnim okolnostima, čime se produljuje životni vijek opreme. Osim toga, sustav također može održavati opremu u odgovarajuće vrijeme kako bi se oprema održala u dobrom radnom stanju, dodatno produžujući vijek trajanja opreme.



1) Vrijeme isporuke: 20 radnih dana.

2) Uživajte u 2-godišnjem sveobuhvatnom jamstvu za cijeli stroj, uz doživotno održavanje bez dodatnih troškova.

3) Iskoristite besplatnu, praktičnu obuku u našoj tvornici, osiguravajući da potpuno ovladate radom stroja.

4) Pristupite 24/7 korisničkoj podršci putem Whatsappa, Skypea, e-pošte ili telefona, osiguravajući da je pomoć uvijek udaljena samo jedan poziv.

5) Naši vješti inženjeri dostupni su za inozemnu obuku i sveobuhvatne usluge nakon prodaje, nudeći stručnu pomoć gdje god se nalazili.

6) Primite korisnički priručnik na engleskom jeziku zajedno s operativnim videom na CD-u, koji vas vodi na svakom koraku.

7)Ako imate bilo kakvih problema sa strojem u roku od 7 dana nakon primitka, poput oštećenja ili problema s kvalitetom, vratit ćemo vam novac

puni iznos.

UNISTAR Machinery Kao pionir u području visokotehnoloških industrijskih laserskih rješenja, UNISTAR Machinery stoji na čelu, predan isporuci vrhunskih rješenja laserske inteligentne opreme koja osnažuju našu globalnu klijentelu u raznim sektorima kako bi poboljšali njihovu učinkovitost i konkurentnost. S robusnom prisutnošću od preko 15000 sustava za lasersko rezanje diljem svijeta i eksponencijalno rastućim globalnim dosegom, Knoppo Automation ponosi se svojom neusporedivom sposobnošću opskrbe međunarodnom klijentelom, osiguravajući vrhunsku kvalitetu i brz odgovor u više od 1{ {7}}0 zemalja. Naša nepokolebljiva predanost inovacijama i stalnom poboljšanju i napretku tehnologija osmišljena je za povećanje učinkovitosti i fleksibilnosti, smanjenje troškova i poticanje najveće ekološke održivosti i ekološke prihvatljivosti, što je od koristi svima nama. Nastojimo ponuditi kritične tehnologije i integracijska rješenja po mjeri za industriju 4.0 i pametne tvornice, omogućujući tvrtkama da u potpunosti iskoriste obilje mogućnosti koje nudi digitalna era.

Naša opsežna linija proizvoda uključuje inovativne sustave za rezanje ravnih listova dostupnih u različitim izvedbama i dimenzijama, kao i vrhunske laserske sustave za rezanje cijevi, najsuvremenije CO2 laserske strojeve za rezanje i graviranje, precizne strojeve za lasersko označavanje i još mnogo toga. Naš predan i vrlo vješt tim za istraživanje i razvoj besprijekorno surađuje s našim temeljito obučenim i dobro opremljenim sustavnim tehničkim odjelom nakon prodaje, osiguravajući izuzetno iskustvo usluge usmjereno na kupca.

P1: Koju duljinu metalne cijevi mogu obraditi?

A1: Općenito, duljina čelične cijevi koju možemo napraviti je 6 m/9 m/12 m, promjer cijevi je 160 mm, 230 mm, 350 mm, 450 mm, 500 mm, 850 mm itd. Opremit ćemo rotacijsku duljinu prema zahtjevu kupca.

P2: Kakvu vrstu obuke i usluge nakon prodaje nudite

A2: Podržavamo online obuku i vodič za inženjere, a također ćemo prilikom slanja poslati videozapis obuke, upute za korisnički priručnik zajedno sa strojem. 90% kupaca to može dobro naučiti. možemo poslati obuku inženjera u inozemstvo ako je potrebno kupcu.

P3: Na što trebate obratiti pozornost prilikom rezanja?

A3: Prije pokretanja postupka strojne obrade, važno je provjeriti je li postupak odabira ispravan, parametri procesa ispravno imenovani, vanjski pomoćni plin dostupan i položaj ploče točan.

Kako bi se spriječila deformacija lima tijekom strojne obrade, koja bi mogla dovesti do sudara, ključno je izbjegavati bilo kakve smetnje. Kada je stroj u radu, rukovatelj bi trebao ostati pažljiv i ne napuštati stroj, osiguravajući svoju osobnu sigurnost u svakom trenutku.

P4: Zašto ponovno kalibrirati kada mijenjate različite materijale za rezanje i različite vrste mlaznica? Što učiniti ako automatska kalibracija ne uspije?

A4: Visina se prati pomoću kapacitivnog senzora, na koji utječu materijal, površina u kontaktu i udaljenost između senzora i materijala.

P5. koje usluge možemo pružiti?
A5. Prihvaćeni uvjeti isporuke: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, ekspresna dostava, DAF, DES;
Prihvaćena valuta plaćanja: USD, EUR, JPY, CAD, AUD, HKD, GBP, CNY, CHF;
Prihvaćena vrsta plaćanja: T/T, L/C, D/PD/A, MoneyGram, kreditna kartica, PayPal, Western Union, gotovina, depozit;
Jezik koji se govori: engleski, kineski, španjolski, portugalski, njemački, francuski, ruski, korejski

P6. Možete li mi reći koji je minimalni neobrađeni komad (u mm) na kraju izrezane cijevi koji se može postići na strojevima (220OD i 360OD)?
A6. Za steznu glavu od 220 mm, završetak je 120-150 mm, za steznu glavu od 360 mm, završetak je oko 300 mm.
ali imamo neka rješenja da ostanemo nulti ostaci.
